强/弱电线管布局工艺

发布时间：2021-09-23 | 作者： admin | 来源：未知

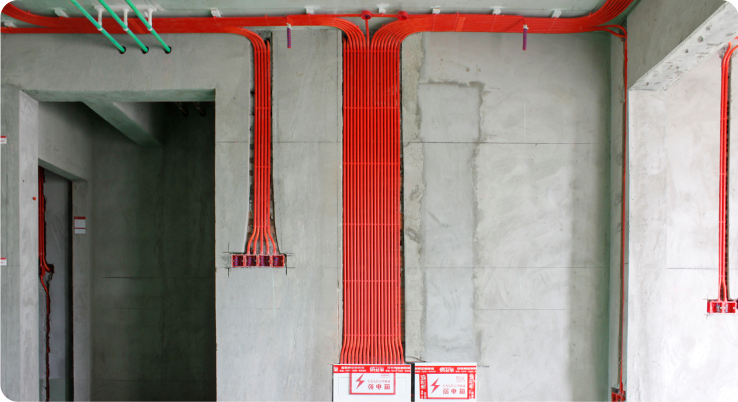

排管工艺横平竖直
强电走顶、弱电走地，整齐成排。管路排列应横平竖直，美观规范，不斜向走管。

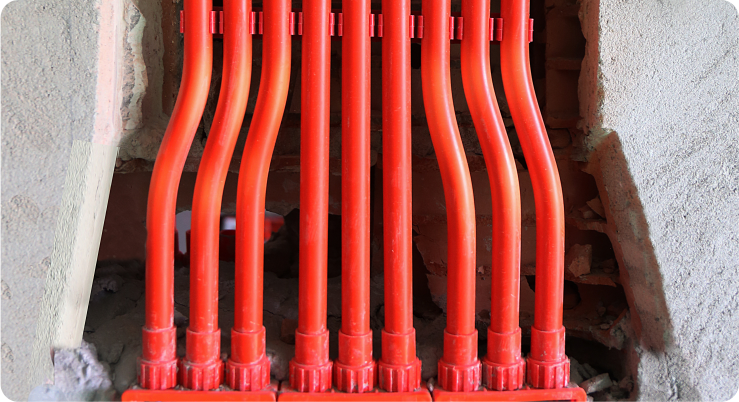

“喇叭口”线槽工艺
线槽进入底盒需弯管时，线盒与线槽平行间距大于200mm。左右对称切割成喇叭口。

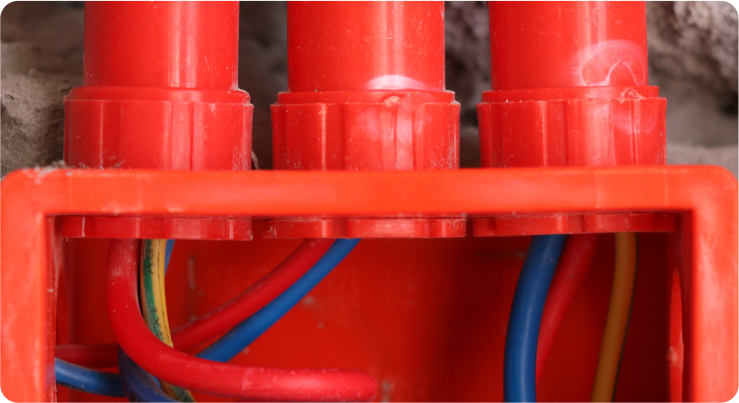

锁扣工艺
所有底盒与线管连接处必须加上锁扣，强弱电箱通过开孔器开孔后安装锁扣，不损伤和破坏箱体或者线盒。

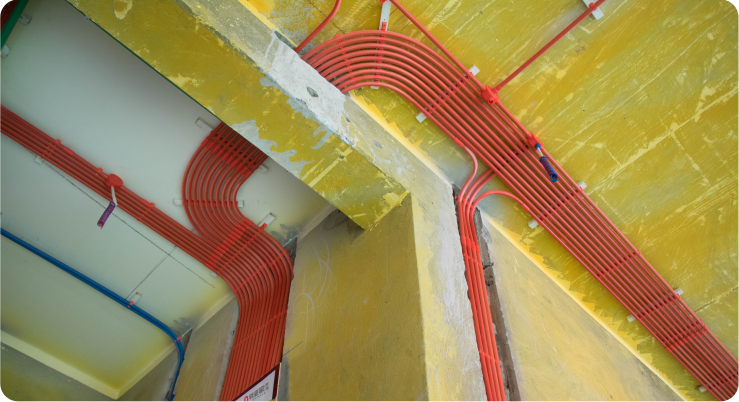

转角 “月亮弯”工艺
所有弯管位置呈月亮弯，即弯曲圆弧半径R=200-300mm。

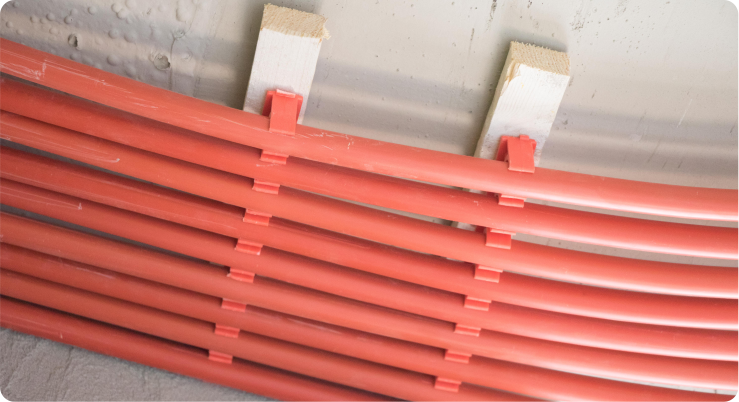

线管顶固
顶面线管用木方刷防火涂料加管卡固定，弯管位置增加固定。木方长度按排管最宽处两边各延30mm。

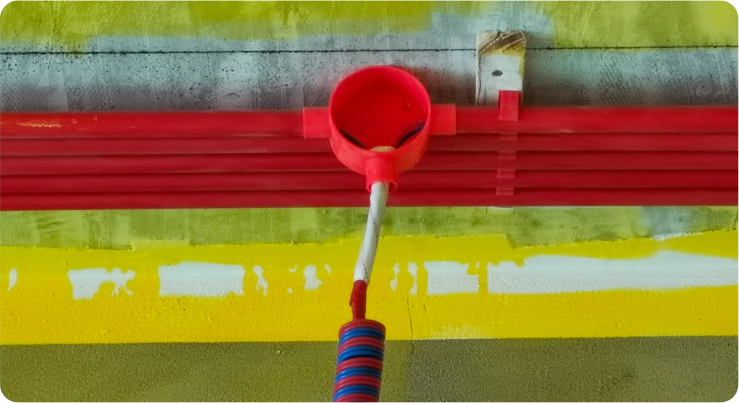

黄蜡管保护
吊顶内各照明分线使用圆三通且盖板方向一致朝顶，圆三通分出的灯线须套黄腊管。

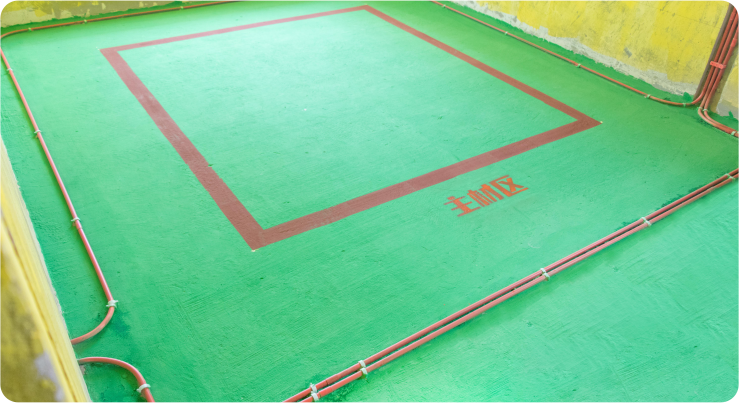

地固防尘排管
地面布管前应在布管部位先刷地固，地固涂刷宽度应超出布管位置200mm以上，线管用卡钉正向固定及齐口接头。
